卓上型　3次元形状測定機
　新 3D-Eyeスキャナー

卓上型・ステージ付き非接触３次元形状測定機

発売15年目にして測定システムを大幅リニューアル
　●　高速CMOS３Dセンサーを搭載
　●　ブルーレーザー採用
　●　対話式インターフェイス

特長

  • ＸＹテーブル（ワークステージ）＋Ｚ軸（センサー昇降）が標準装備　　　　　　　　　　　　　　　　
  • データ合成時のマーカー不要
  • 検査課題に応じ、カスタムが可能（オプション）



お問い合わせ 資料ダウンロード

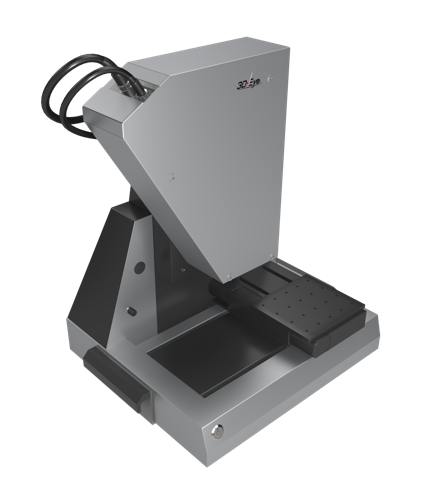

ステージ付きが3D-Eyeスキャナーの標準スタイル

  • 3D-Eyeスキャナーはワークステージ用のＸＹテーブルとセンサー昇降用のＺ軸が標準装備。
  • 卓上サイズで持ち運びも可能なため、製品の試作評価や品質評価、または、生産現場での抜き取り検査などの場面で手軽にご使用頂けます。

主な仕様

  • 測定レンジ　　　：　基準距離35mm　±2mm
  • 視野幅　　　　　：　20mm
  • 分解能　　　　　：　ＸＹ＝８μm　、　Z＝１μm
  • 繰返し精度　　　：　±0.1μｍ
  • 測定可能サイズ　：　Ｘ×Ｙ×Ｚ　＝　125×97×35mm

サポート

  • 専任エキスパートがダイレクトサポートします。
  • 日本語インターフェイスを搭載しています。
  • 上位へのトレーサビリティを確保しており、校正証明書の発行が可能です。

測定対象例

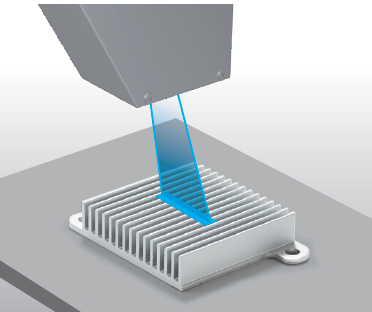

ヒートシンク

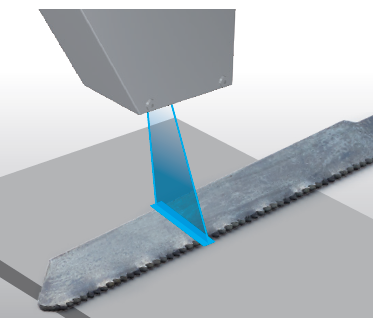

ジグソー刃

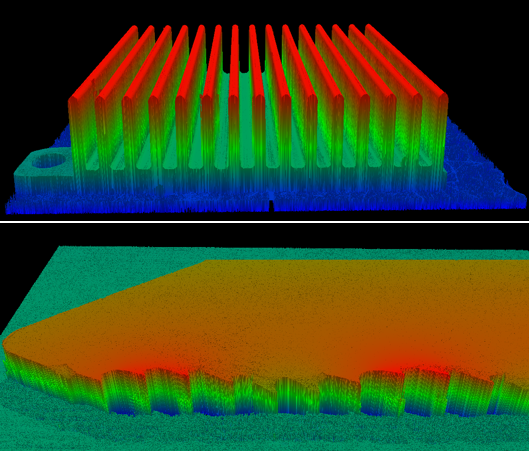

３Ｄレンダリング画像

関連製品

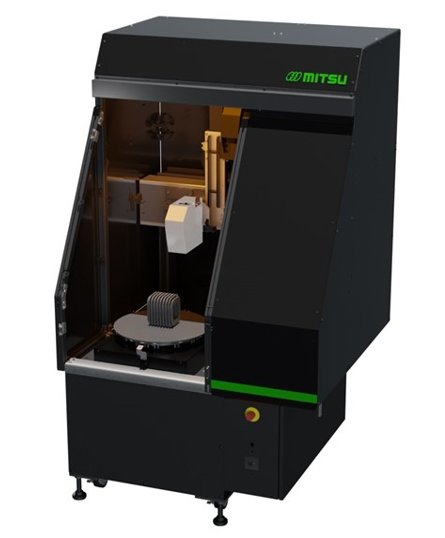

非接触　3次元形状測定機　DMS-800　





詳しくはこちら




卓上型　
3次元形状測定機
3D-Eyeスキャナー
